QE 型雙小車雙梁起重機是一種在 QD 型 (單小車) 雙梁橋式起重機基礎上發展而來的特種起重機，其核心特點是配備兩套獨立的小車系統，可單獨或協同作業，顯著提升了起重靈活性和效率。該產品符合 GB/T 3811《起重機設計規范》和 GB14405《通用橋式起重機》標準要求，主要用于重型物料搬運和長件物品吊運，是工業領域中高效可靠的吊裝設備。
由兩根平行主梁和端梁連接組成穩定框架，提供優異的剛性和抗扭性能
主梁采用箱形結構設計，通過數控開割預拱曲線，主要焊縫采用埋弧焊，確保強度與穩定性
橋架上設有走臺、護欄等安全設施，便于維護檢修
主、副兩臺小車分別安裝在雙梁上，每臺均配備獨立傳動系統和起升機構
小車采用閉箱結構，設防風導軌，提高抗風穩定性
小車可單獨運行，也能通過控制系統實現同步升降、同步橫移的協同作業模式
大車運行機構：實現起重機沿廠房軌道縱向移動，配備變頻調速系統
起升機構：由電動機、減速器、卷筒和吊鉤組成，負責物料垂直升降
電氣控制系統：包括控制柜、操作室 (或遙控器)、安全保護裝置等
大車移動：通過大車運行機構沿廠房兩側軌道做縱向移動 (X 軸)
小車移動：兩臺小車可分別或同時沿主梁軌道做橫向移動 (Y 軸)
物料升降：各小車獨立的起升機構通過鋼絲繩帶動吊鉤實現垂直起降 (Z 軸)
協同作業：當?shù)踹\長件物料時，可啟動同步控制模式，確保物品平穩不傾斜
操作室控制：配備全封閉操作室，內設空調、座椅等舒適設施，視野開闊
地面遙控：采用無線遙控器，操作便捷，適用于特定工況
智能控制：可選配 PLC 控制系統，實現微速精準定位 (精度可達 0.1 米 / 分鐘) 和遠程監控功能
雙重效率提升：
精準定位與穩定性：
靈活多用：
安全可靠：
鋼鐵冶金：鋼坯、鋼板、大型構件的吊運和安裝
造紙行業：紙卷、紙筒等超長物料的生產線內轉運
機械制造：大型設備裝配、重型零部件轉運
港口碼頭：船舶分段、集裝箱、大型設備的裝卸
電力建設：風電塔筒、電線桿等長件物料的吊裝
橋梁建設：預制梁、鋼構橋段的精準安裝
管樁生產：混凝土管樁的車間內轉運和堆放
根據吊運物品特性選擇：
工作環境考量：
控制方式選擇：

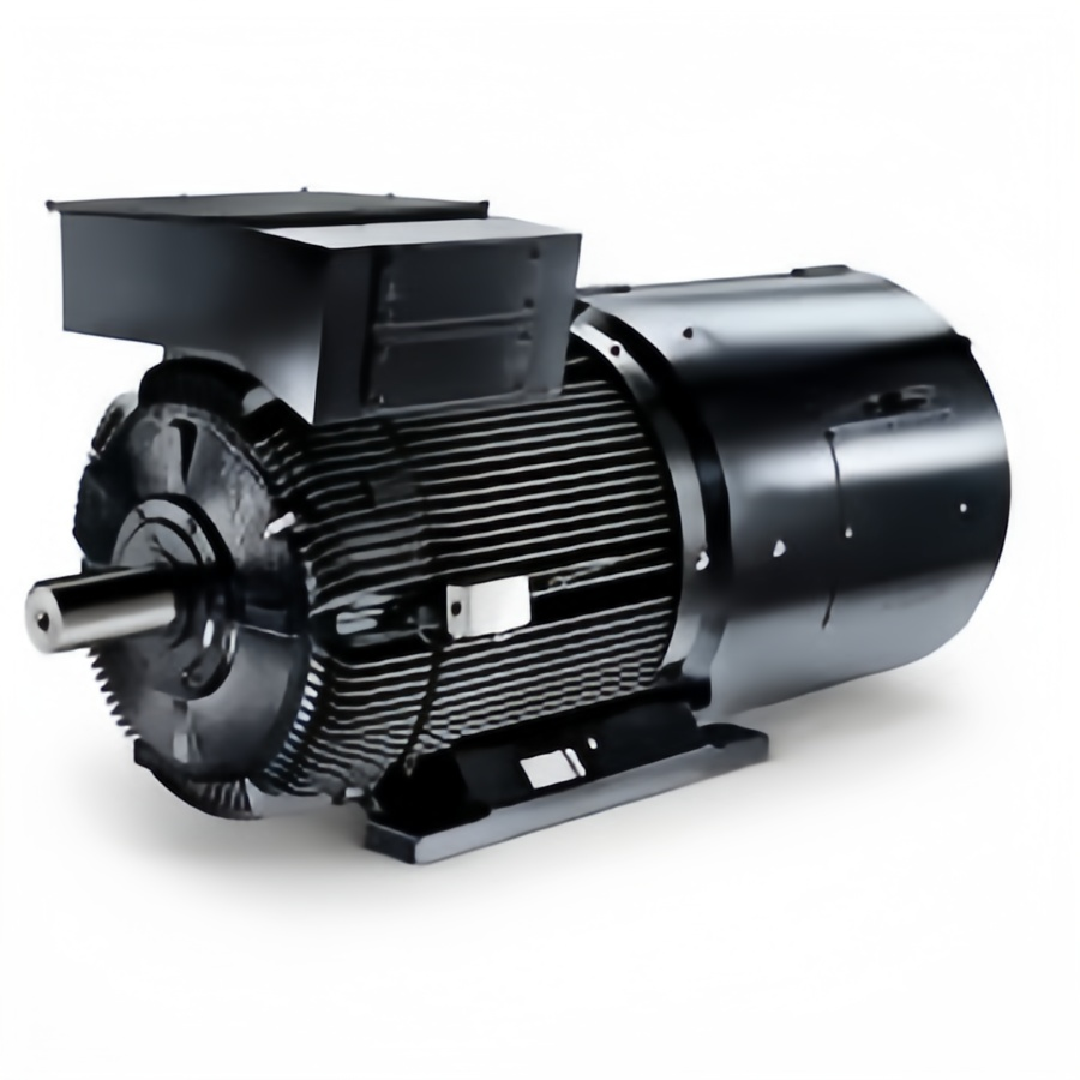

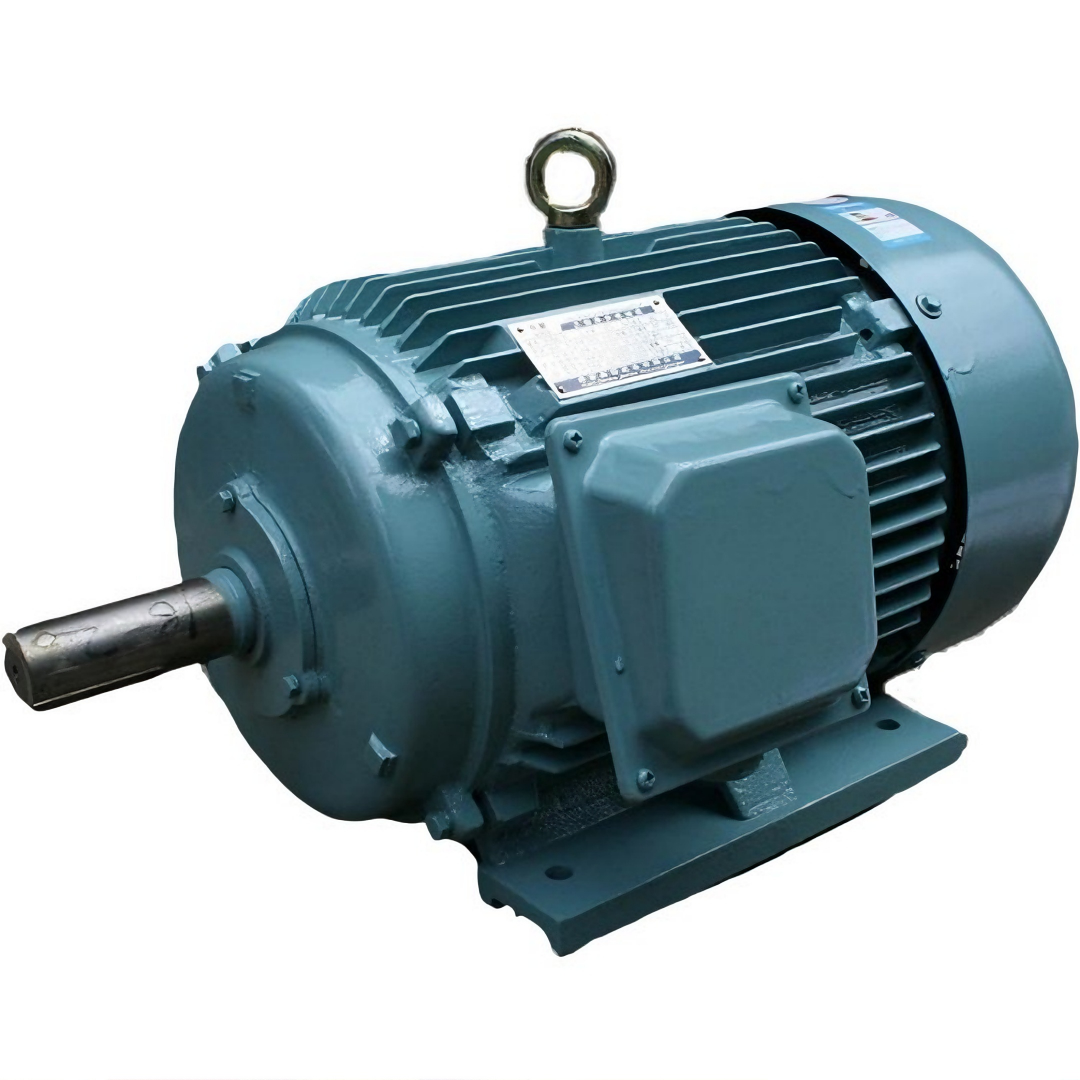

起重機電機是專為起重機起升、大車 / 小車行走、變幅、回轉等機構設計的特種異步電動機，核心適配重載頻繁啟停、正反轉切換、短時過載、惡劣工業環境的作業需求，是起重機動力系統的核心部件，直接決定設備運行的穩定性、安全性與作業效率。
根據轉子結構、調速方式及防護特性，起重機電機主要分為 4 大類，精準匹配不同機構的負載需求：

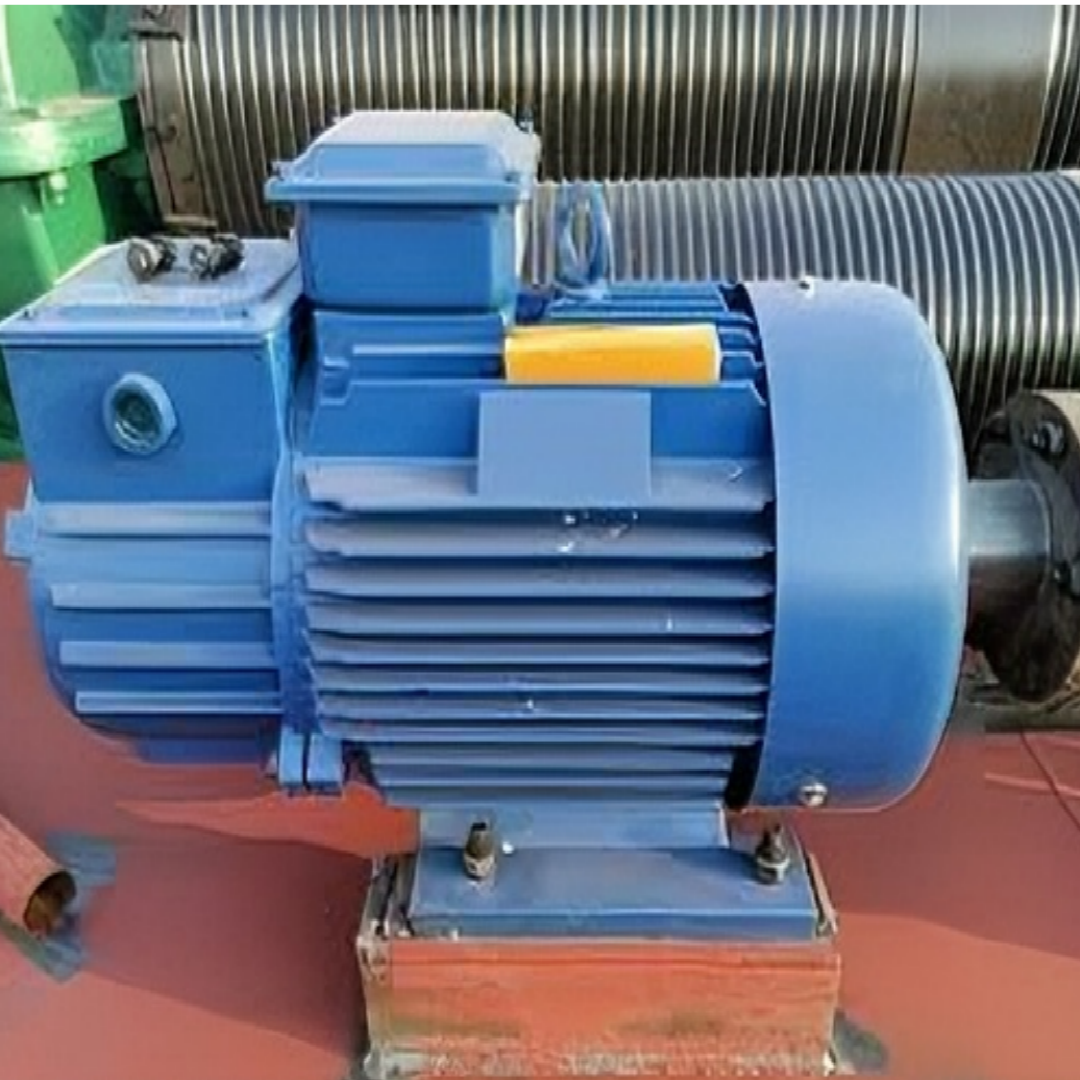

YZ/YZR 系列 繞線轉子異步電機
YZ 系列：鼠籠轉子結構，適配輕載、中小功率的大車 / 小車行走機構，啟動轉矩中等，結構簡單、維護方便，適合作業頻次較低的場景，額定功率覆蓋 0.55~315kW。

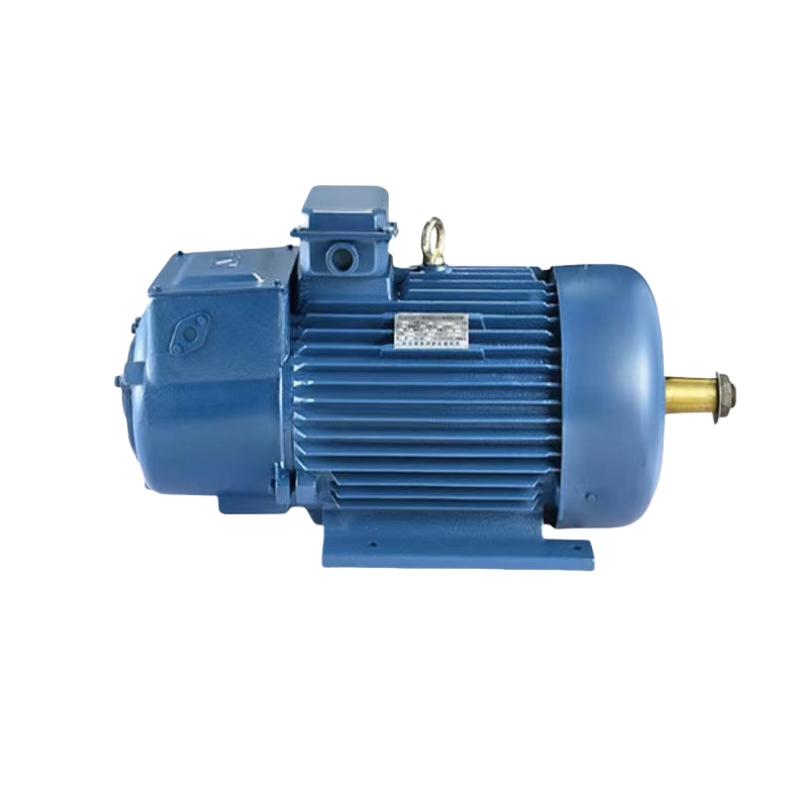

YZR 系列：繞線轉子結構，轉子繞組可外接電阻器或頻敏變阻器，實現分級調速與軟啟動，啟動轉矩可達額定轉矩的 2.0~2.8 倍，過載倍數 2.5~3.0 倍，專為主起升卷揚、重型大車行走等重載機構設計，支持每小時 100~600 次頻繁啟停，額定功率 7.5~200kW。

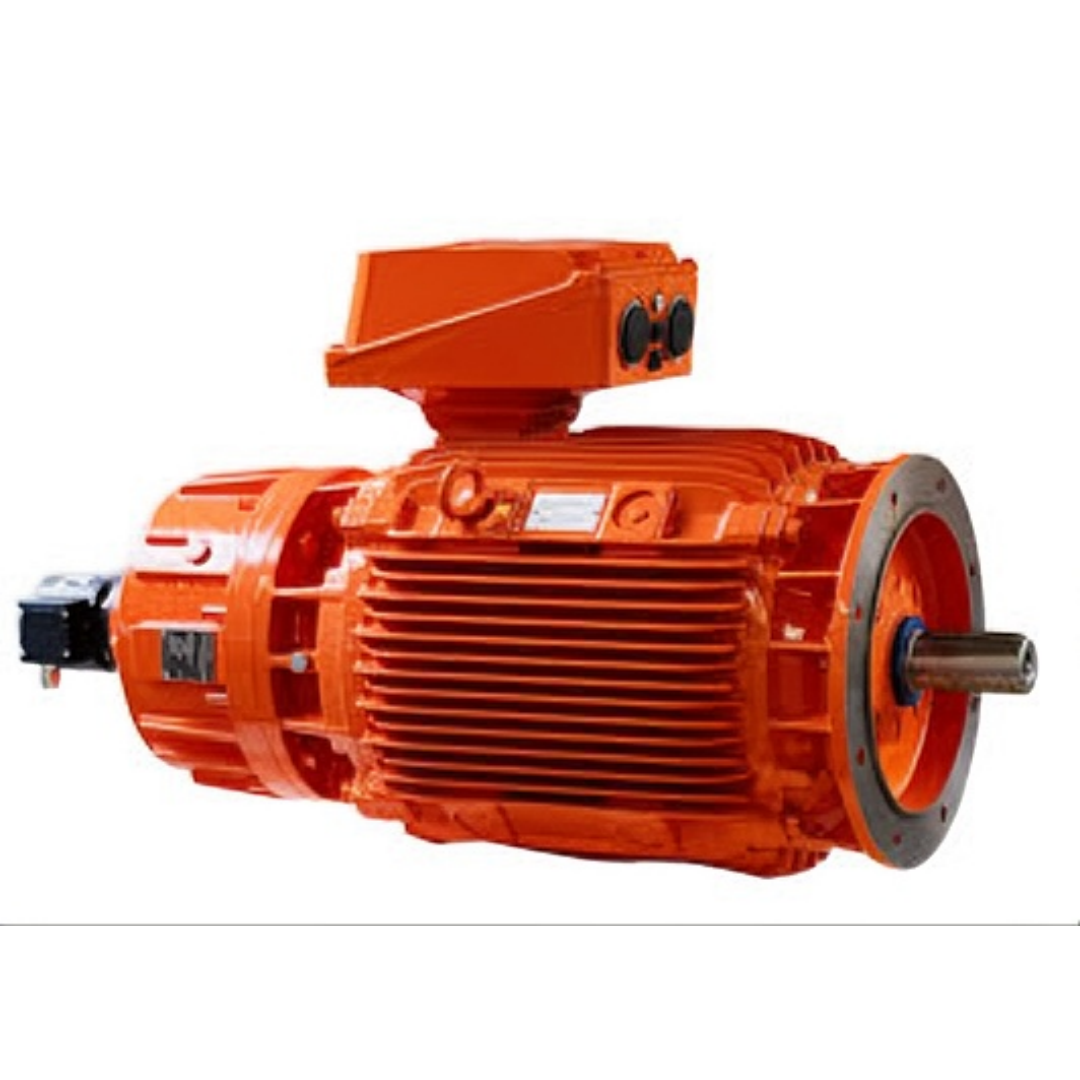

YVP/YVF 系列 變頻調速異步電機
專為變頻器驅動設計，適配需要精準調速、平穩運行的機構，比如歐式起重機的小車行走、吸卸料天車的風機系統。調速范圍寬（5~100Hz 無級調速），低速運行時轉矩穩定，噪音低、能耗比工頻電機降低 15%~30%，可與 PLC 系統聯動實現自動化定位與負載適配。

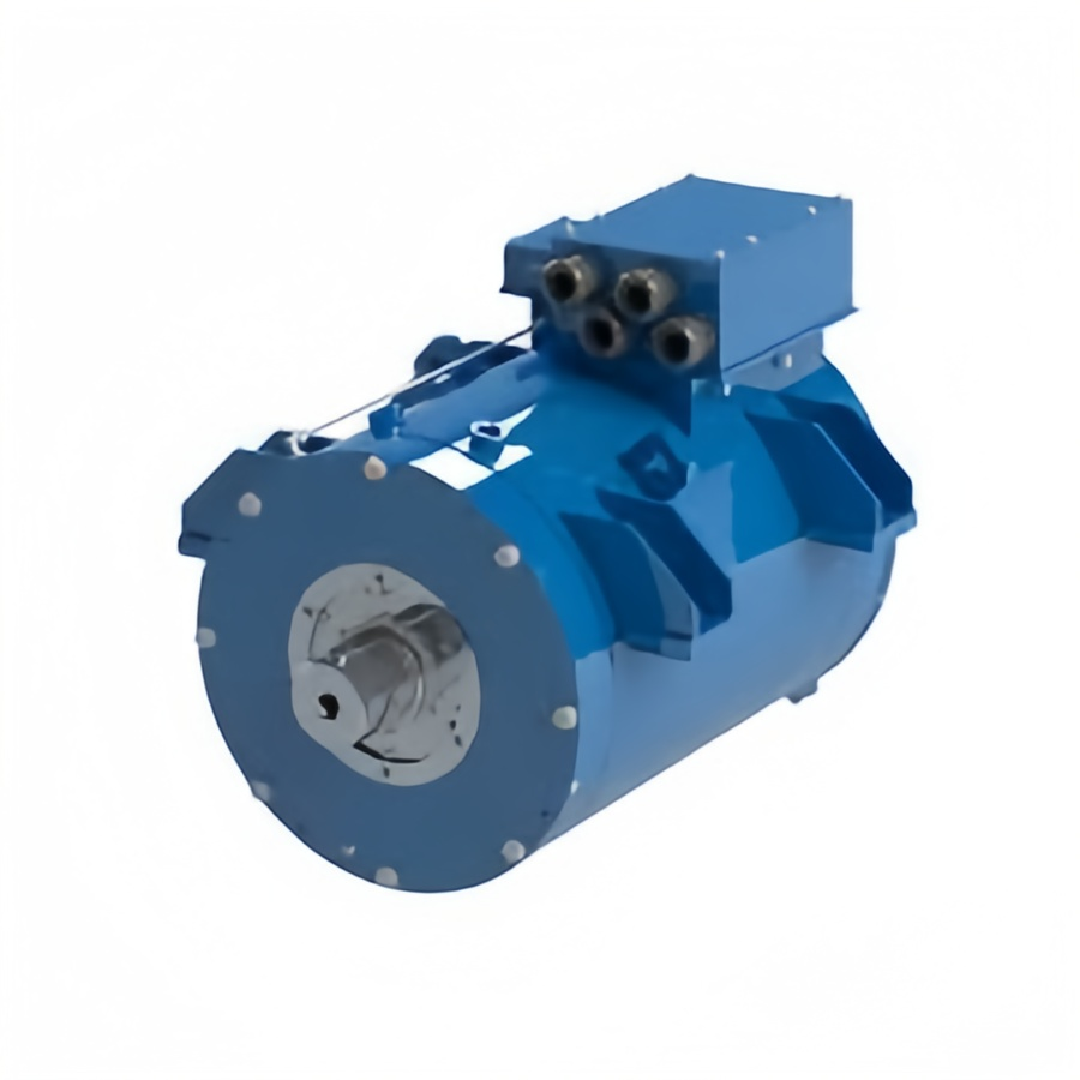

防爆型起重電機（YBZ/YBZR 系列）
外殼采用防爆密封結構，防護等級達 IP55 及以上，適配冶金、化工、煤礦等易燃易爆場景，可防止電機內部火花引燃周圍易燃易爆氣體或粉塵，同時保留重載啟停、頻繁換向的核心特性，額定功率 5.5~160kW。
耐高溫 / 防腐型特種起重電機
繞組采用 F 級或 H 級絕緣材料，耐溫可達 155℃~180℃，外殼噴涂防腐涂層，適配冶金高爐、海邊港口等高溫、高鹽霧、高腐蝕環境，可長期在惡劣工況下穩定運行。
強過載與抗沖擊能力
轉子采用高強度鑄鋁或銅條結構，機械強度高，能承受起升機構吊載啟動、吸料嘴接觸物料瞬間的沖擊負載，短時過載倍數可達額定值的 3 倍，避免堵轉燒損。
耐惡劣工業環境設計
防護等級：常規機型 IP54/IP55，防塵防水；冶金 / 港口專用機型可升級至 IP65，抵御粉塵、水汽、鹽霧侵蝕。
抗振動結構：端蓋、軸承座加厚設計，配備防松緊固螺栓，適應起重機行走時的高頻振動。
寬溫運行區間：支持 - 20℃~60℃環境溫度，高溫專用機型可耐受 100℃以上短時高溫。
適配頻繁換向與啟停工況
定子繞組采用特殊繞制工藝，散熱性能優異，能快速散出頻繁正反轉切換產生的熱量；軸承選用重載專用型號，使用壽命比普通電機軸承長 2~3 倍。
與電控系統的協同性
繞線轉子電機可與電阻器、頻敏變阻器配合實現分級調速；變頻電機支持矢量控制 / 轉矩控制，可精準匹配負載變化；部分高端機型內置編碼器、熱敏電阻，實時反饋轉速、溫度信號，便于 PLC 系統監控與故障預警。
安裝要求
日常維護
定期清理電機外殼粉塵，保證散熱風道暢通，避免繞組過熱老化。
每運行 2000~3000 小時，檢查并補充 / 更換軸承潤滑脂，選用耐高溫、抗磨損的專用型號。
定期檢測繞組絕緣電阻，常溫下絕緣電阻應≥1MΩ，低于該值需排查受潮或絕緣老化問題。
繞線轉子電機需定期檢查電刷與滑環的接觸情況，磨損嚴重時及時更換，保證轉子回路導通良好。
