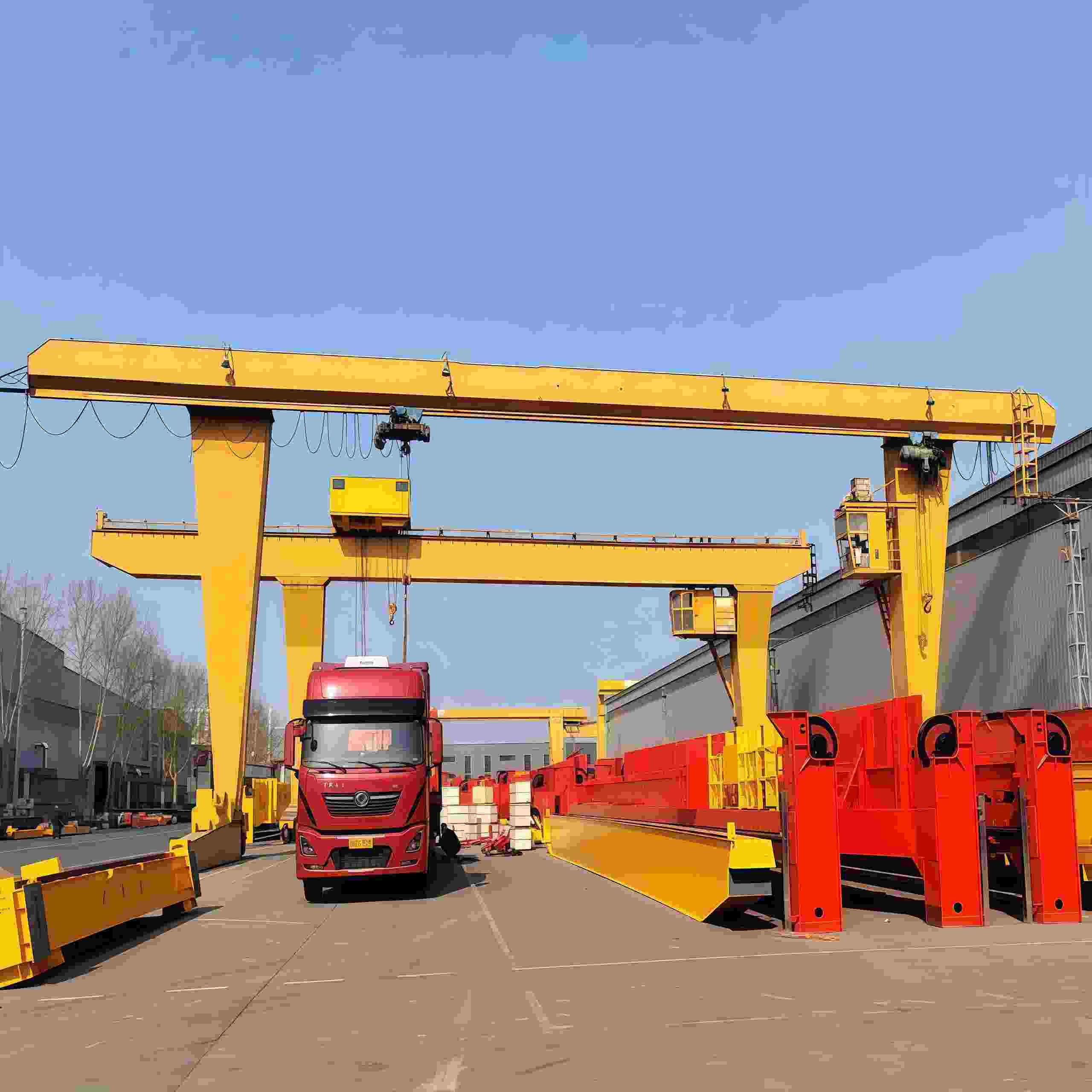

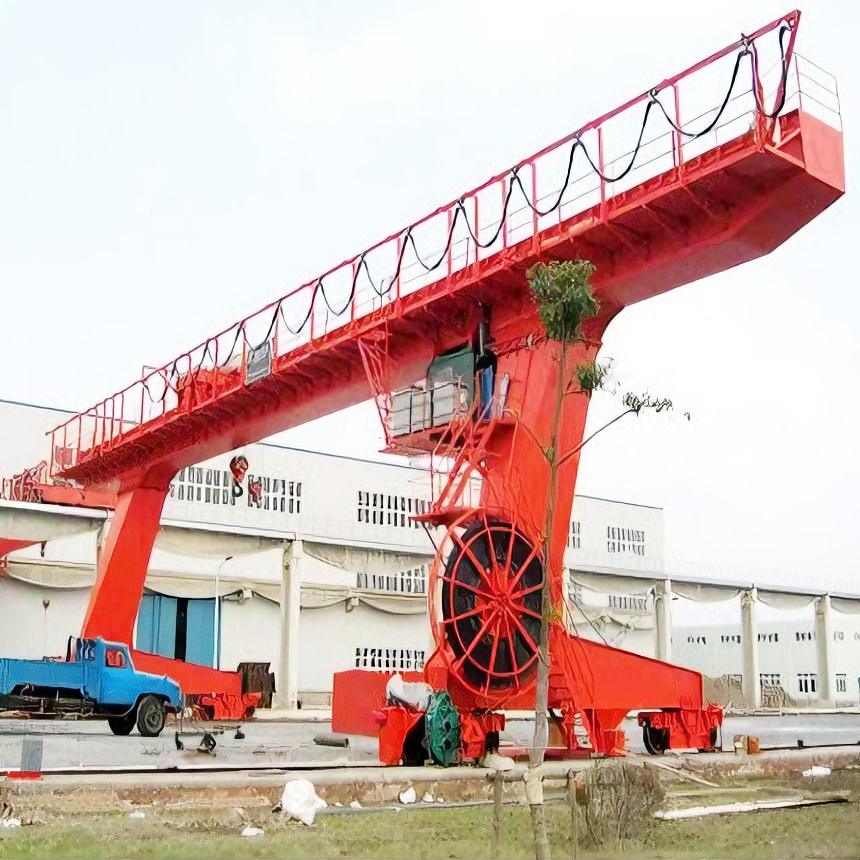

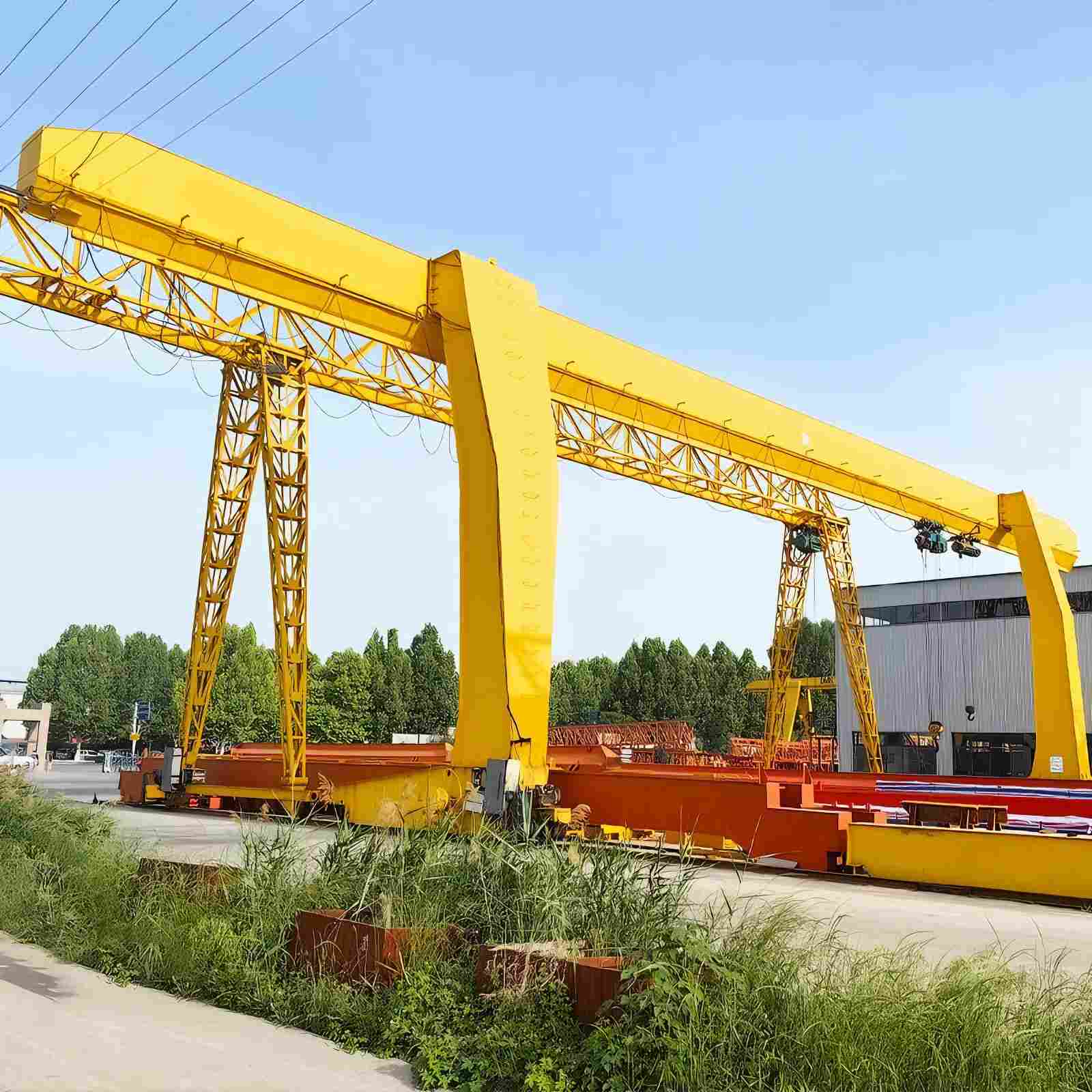

ML 型電動葫蘆門式起重機產品概述與參數

一、產品概述

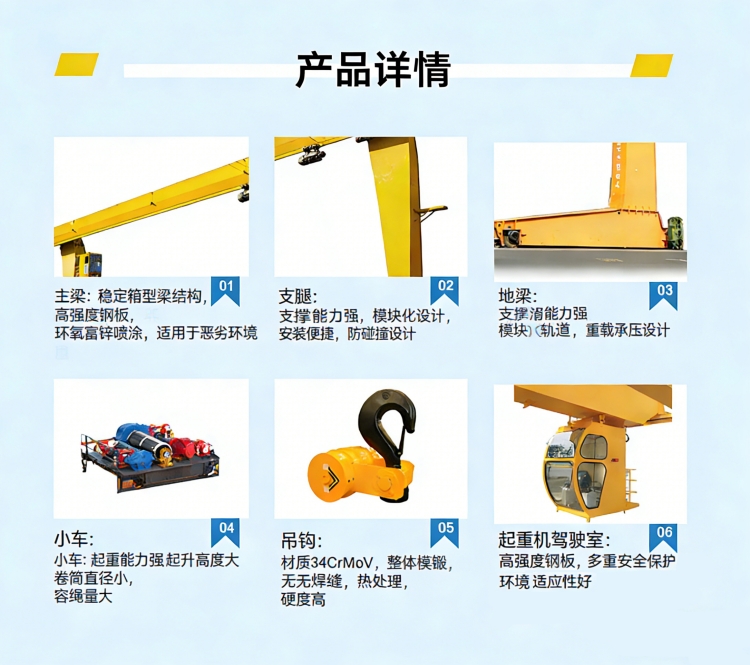

• 單主梁：主要承載部件，通常采用箱型或工字型截面

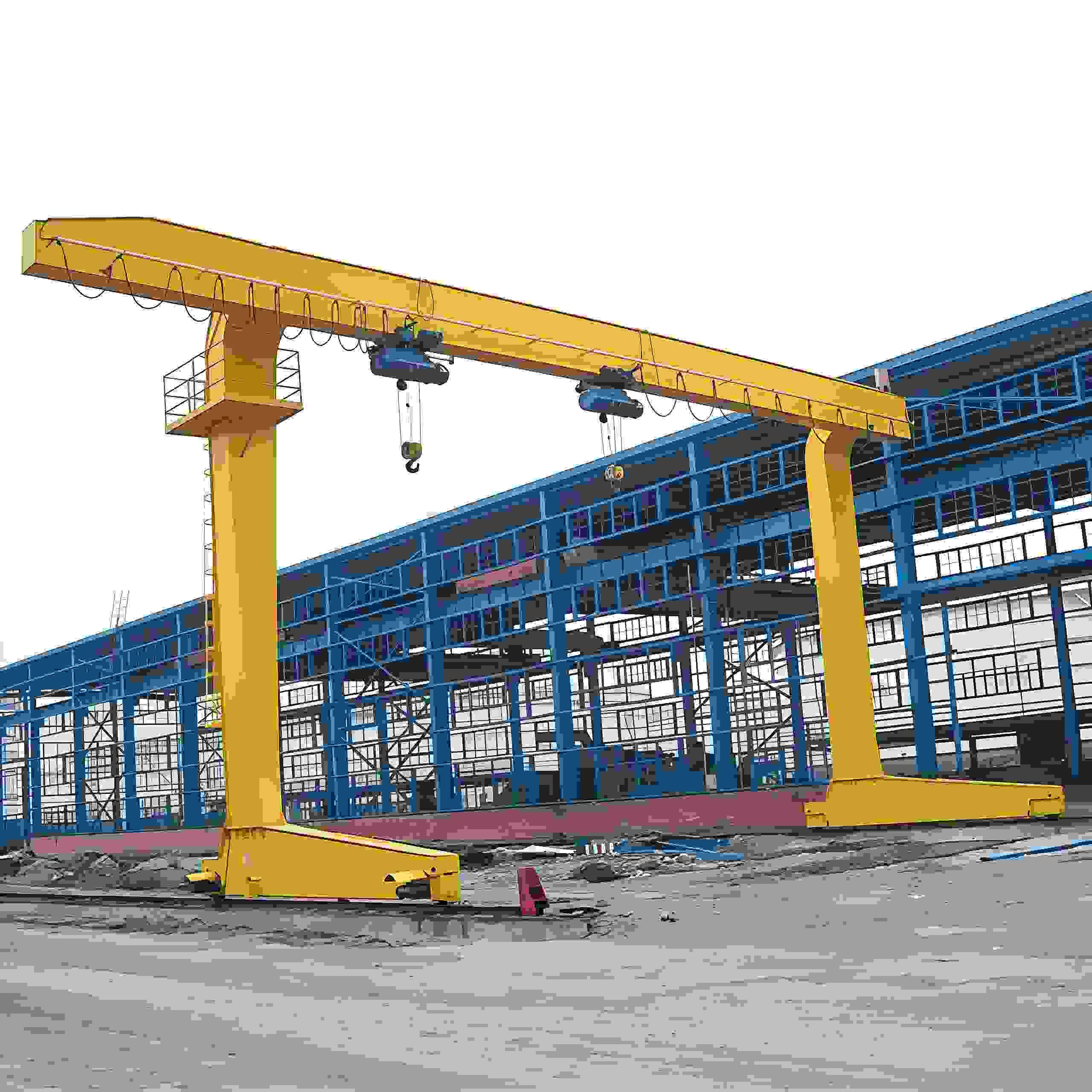

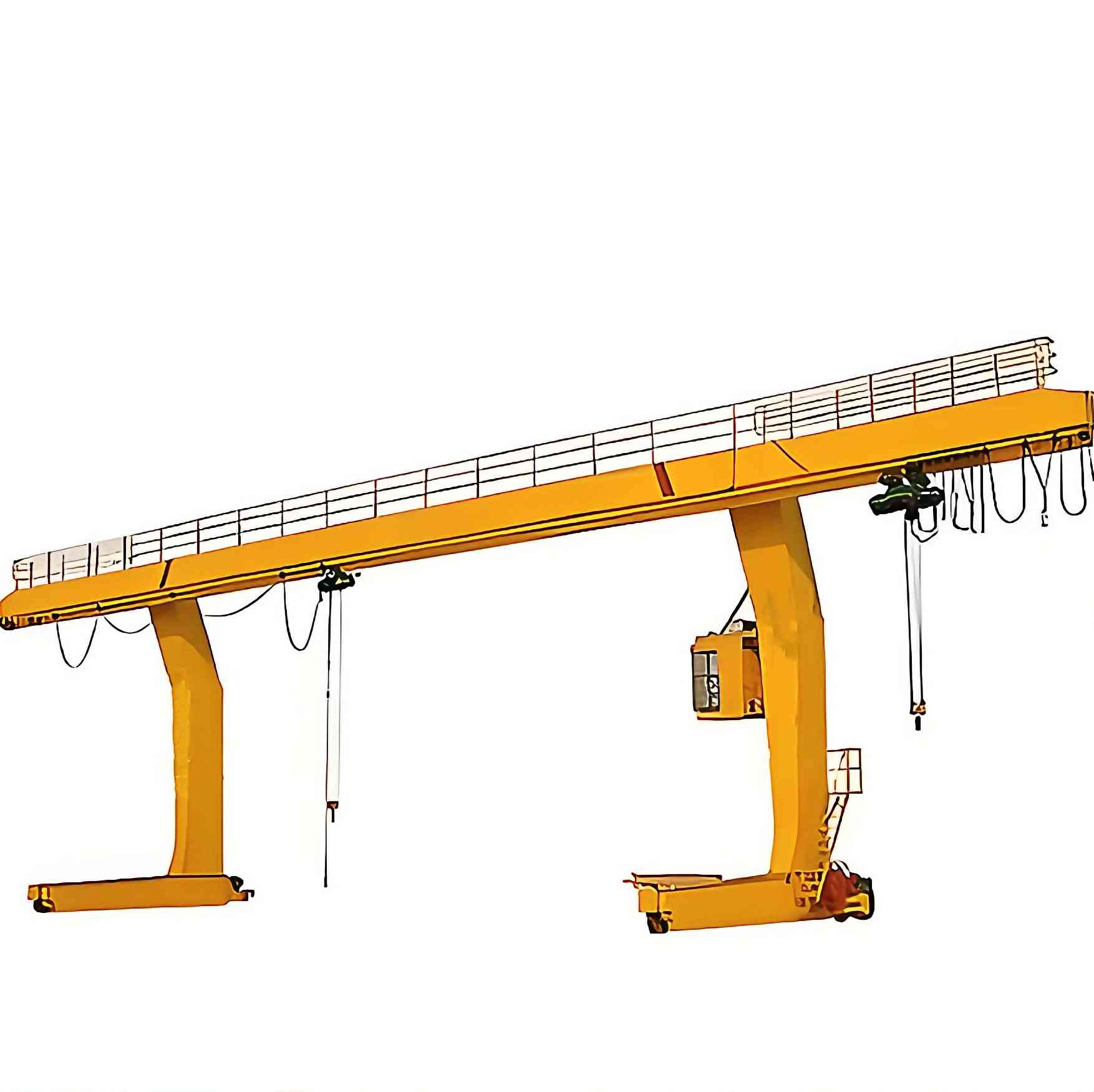

• 支腿：支撐主梁，分為 L 型和 C 型兩種結構形式

• 電動葫蘆：作為起升機構 (CD?單速或 MD?雙速型)，沿主梁下翼緣運行

• 大車運行機構：驅動整機沿地面軌道橫向移動

• 電氣控制系統：實現升降、橫移和縱移的控制

工作原理：電動葫蘆通過電動機驅動卷筒旋轉，經鋼絲繩帶動吊鉤升降；大車和小車運行機構分別驅動起重機沿軌道橫向和縱向移動，實現重物在三維空間的精準定位與搬運。

二、產品特點與優勢

• 輕量化設計：采用高強度合金鋼材，自重減輕 12%，承載能力提升 18%

• 單梁結構：相比雙梁起重機，制造簡單，成本低，安裝維護便捷

• L 型支腿：制作安裝方便，受力情況好，適合起重量≤20t、跨度≤35m 的場景

• 智能變頻：配備變頻調速系統，起升 / 運行速度可調，定位精度 ±3mm

• 高效節能：能量回收裝置將制動能量再利用，綜合能耗降低 15%

• 安全可靠：多重保護 (過載、限位、緊急停止)，確保操作安全

• 適應性強：支腿高低差可根據現場調整，適合不同廠房條件

• 初期投資低，性價比高，特別適合預算有限的中小企業

• 能耗低，維護成本小，零部件通用性好，使用壽命長

三、應用場景

• 制造業：裝配線、零部件搬運、設備安裝與維修

• 倉儲物流：倉庫、物流中心的貨物裝卸和堆放

• 鐵路貨場 / 港口：中小型貨物的裝卸和轉運

• 建筑工地：建材吊運、預制構件安裝

• 中小型水電站：設備安裝與檢修

• 輕工業廠房：食品、紡織、電子等行業的物料搬運

四、選型注意事項

1. 額定起重量：按 "最大負載 + 吊具重量 × 安全系數 (≥1.25)" 計算，避免欠載或超載
2. 跨度選擇：

• 標準跨度: 12m, 15m, 20m, 25m, 30m, 38m

• 跨度越大，對主梁剛度要求越高，價格也相應增加

3. 起升高度：

• 考慮廠房高度、貨物堆放高度和吊具空間

• 標準高度: 6m, 9m, 12m, 18m

4. 工作級別：

• A3 級：不頻繁使用，載荷較輕

• A4 級：頻繁使用，載荷較重

5. 操作方式：

• 地面操作：經濟實惠，適合視野良好場合

• 遙控操作：靈活便捷，適合大型設備或危險環境

• 司機室：適合長時間連續作業



1. 基本參數

2. 運行參數

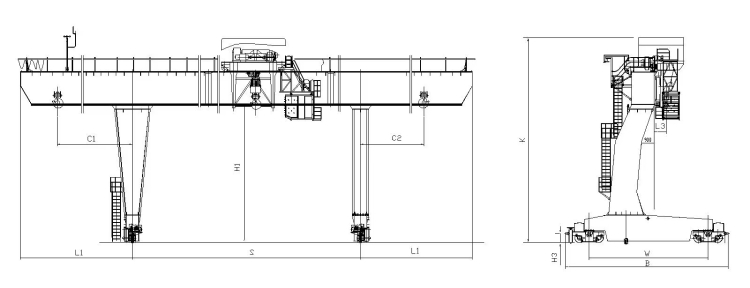

3. 結構參數

1. 起重量與跨度參數表 起重量 (t) 標準跨度 (m) 起升高度 (m) 工作級別 5 12,16,20,24,30 6,9 A5 10 12,16,20,24,30 6,9 A5 16 16,20,24,30 6,9 A5 20 16,20,24,30 6,9 A5 注：部分廠家可提供非標準規格，最大起重量可達 32 噸，跨度最大可達 38 米 2. 電動葫蘆參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 型號 CD1/MD1 CD1/MD1 CD1/MD1/HC HC 起升速度 (m/min) 8 (單)/0.8/8 (雙) 7 (單)/0.7/7 (雙) 3.5 (單)/0.35/3.5 (雙) 3.5 (單)/0.35/3.5 (雙) 運行速度 (m/min) 20 20(30) 20 20 電機功率 (kw) 7.5 13 13(18.5) 18.5 3. 大車運行機構參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 運行速度 (m/min) 20 20 20 20 驅動方式 雙邊驅動 雙邊驅動 雙邊驅動 雙邊驅動 電機型號 YZR132M?-6/4×2 YZR160M?-6/6.3×2 YZR160M?-6/8.5×2 YZR160L-6/13×2 減速器 ZSC400 ZSC600 ZSC600 ZSC650 車輪直徑 (mm) φ400 φ500 φ500/600 φ600 薦用鋼軌 P38 P38/P43 P43 P43/P50 4. 整機參數 (16 米跨度示例) 參數項 5 噸 (地操) 10 噸 (地操) 16 噸 (地操) 整機質量 (kg) 約 16,500 約 22,000 約 30,000 最大輪壓 (kN) 約 80 約 128 約 170 起重機高度 (mm) 約 8,450 約 8,950 約 9,7001. 起重量與跨度參數表 起重量 (t) 標準跨度 (m) 起升高度 (m) 工作級別 5 12,16,20,24,30 6,9 A5 10 12,16,20,24,30 6,9 A5 16 16,20,24,30 6,9 A5 20 16,20,24,30 6,9 A5 注：部分廠家可提供非標準規格，最大起重量可達 32 噸，跨度最大可達 38 米 2. 電動葫蘆參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 型號 CD1/MD1 CD1/MD1 CD1/MD1/HC HC 起升速度 (m/min) 8 (單)/0.8/8 (雙) 7 (單)/0.7/7 (雙) 3.5 (單)/0.35/3.5 (雙) 3.5 (單)/0.35/3.5 (雙) 運行速度 (m/min) 20 20(30) 20 20 電機功率 (kw) 7.5 13 13(18.5) 18.5 3. 大車運行機構參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 運行速度 (m/min) 20 20 20 20 驅動方式 雙邊驅動 雙邊驅動 雙邊驅動 雙邊驅動 電機型號 YZR132M?-6/4×2 YZR160M?-6/6.3×2 YZR160M?-6/8.5×2 YZR160L-6/13×2 減速器 ZSC400 ZSC600 ZSC600 ZSC650 車輪直徑 (mm) φ400 φ500 φ500/600 φ600 薦用鋼軌 P38 P38/P43 P43 P43/P50 4. 整機參數 (16 米跨度示例) 參數項 5 噸 (地操) 10 噸 (地操) 16 噸 (地操) 整機質量 (kg) 約 16,500 約 22,000 約 30,000 最大輪壓 (kN) 約 80 約 128 約 170 起重機高度 (mm) 約 8,450 約 8,950 約 9,7001. 起重量與跨度參數表 起重量 (t) 標準跨度 (m) 起升高度 (m) 工作級別 5 12,16,20,24,30 6,9 A5 10 12,16,20,24,30 6,9 A5 16 16,20,24,30 6,9 A5 20 16,20,24,30 6,9 A5 注：部分廠家可提供非標準規格，最大起重量可達 32 噸，跨度最大可達 38 米 2. 電動葫蘆參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 型號 CD1/MD1 CD1/MD1 CD1/MD1/HC HC 起升速度 (m/min) 8 (單)/0.8/8 (雙) 7 (單)/0.7/7 (雙) 3.5 (單)/0.35/3.5 (雙) 3.5 (單)/0.35/3.5 (雙) 運行速度 (m/min) 20 20(30) 20 20 電機功率 (kw) 7.5 13 13(18.5) 18.5 3. 大車運行機構參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 運行速度 (m/min) 20 20 20 20 驅動方式 雙邊驅動 雙邊驅動 雙邊驅動 雙邊驅動 電機型號 YZR132M?-6/4×2 YZR160M?-6/6.3×2 YZR160M?-6/8.5×2 YZR160L-6/13×2 減速器 ZSC400 ZSC600 ZSC600 ZSC650 車輪直徑 (mm) φ400 φ500 φ500/600 φ600 薦用鋼軌 P38 P38/P43 P43 P43/P50 4. 整機參數 (16 米跨度示例) 參數項 5 噸 (地操) 10 噸 (地操) 16 噸 (地操) 整機質量 (kg) 約 16,500 約 22,000 約 30,000 最大輪壓 (kN) 約 80 1. 起重量與跨度參數表起重量 (t) 標準跨度 (m) 起升高度 (m) 工作級別 5 12,16,20,24,30 6,9 A5 10 12,16,20,24,30 6,9 A5 16 16,20,24,30 6,9 A5 20 16,20,24,30 6,9 A5 注：部分廠家可提供非標準規格，最大起重量可達 32 噸，跨度最大可達 38 米 2. 電動葫蘆參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 型號 CD1/MD1 CD1/MD1 CD1/MD1/HC HC 起升速度 (m/min) 8 (單)/0.8/8 (雙) 7 (單)/0.7/7 (雙) 3.5 (單)/0.35/3.5 (雙) 3.5 (單)/0.35/3.5 (雙) 運行速度 (m/min) 20 20(30) 20 20 電機功率 (kw) 7.5 13 13(18.5) 18.5 3. 大車運行機構參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 運行速度 (m/min) 20 20 20 20 驅動方式 雙邊驅動 雙邊驅動 雙邊驅動 雙邊驅動 電機型號 YZR132M?-6/4×2 YZR160M?-6/6.3×2 YZR160M?-6/8.5×2 YZR160L-6/13×2 減速器 ZSC400 ZSC600 ZSC600 ZSC650 車輪直徑 (mm) φ400 φ500 φ500/600 φ600 薦用鋼軌 P38 P38/P43 P43 P43/P50 4. 整機參數 (16 米跨度示例) 參數項 5 噸 (地操) 10 噸 (地操) 16 噸 (地操) 整機質量 (kg) 約 16,500 約 22,000 約 30,000 最大輪壓 (kN) 約 80 約 128 約 170 起重機高度 (mm) 約 8,450 約 8,950 約 9,7
