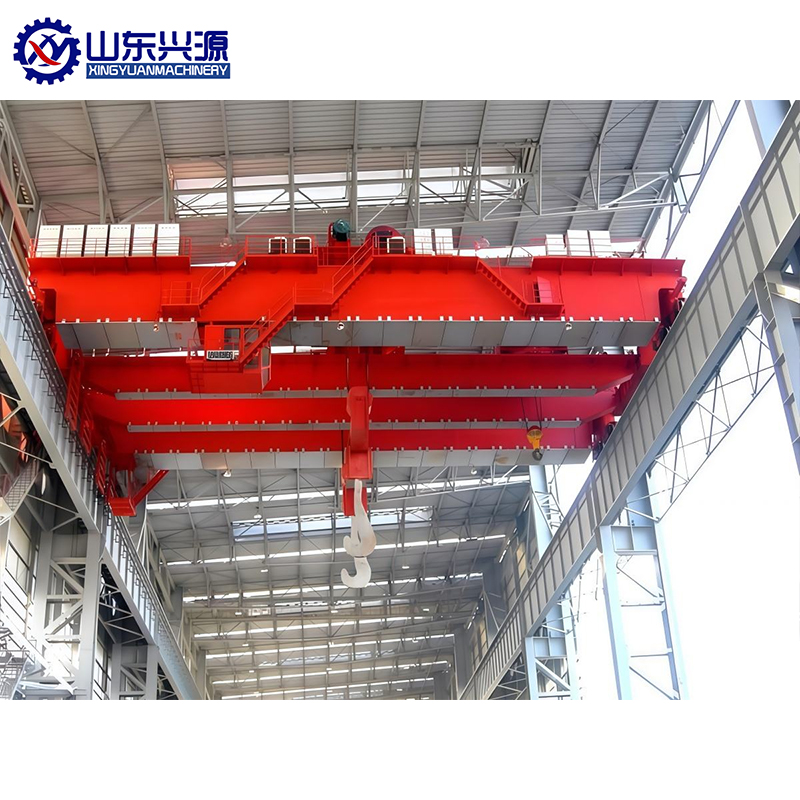

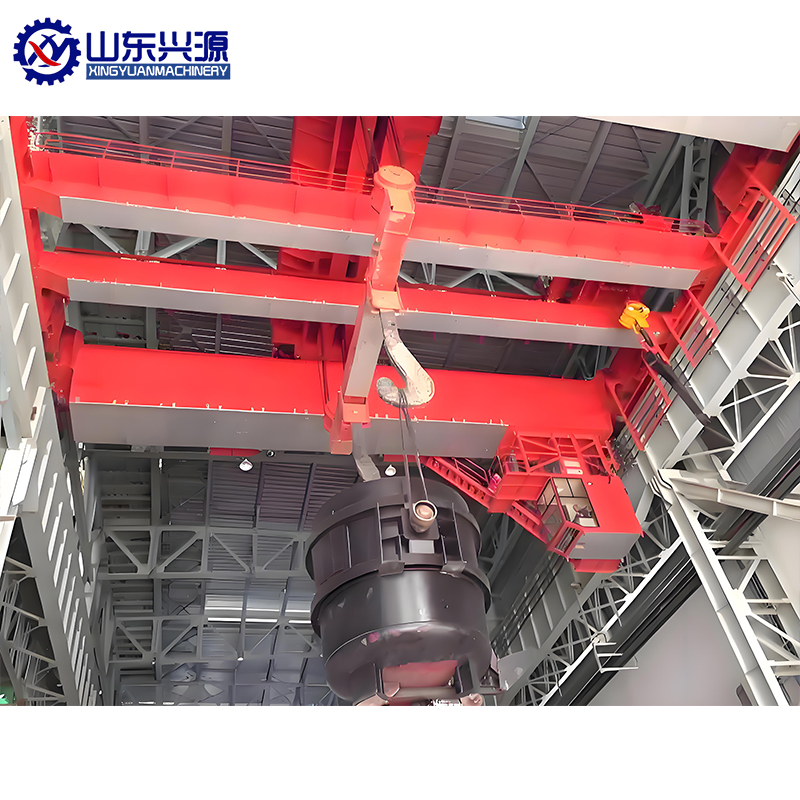

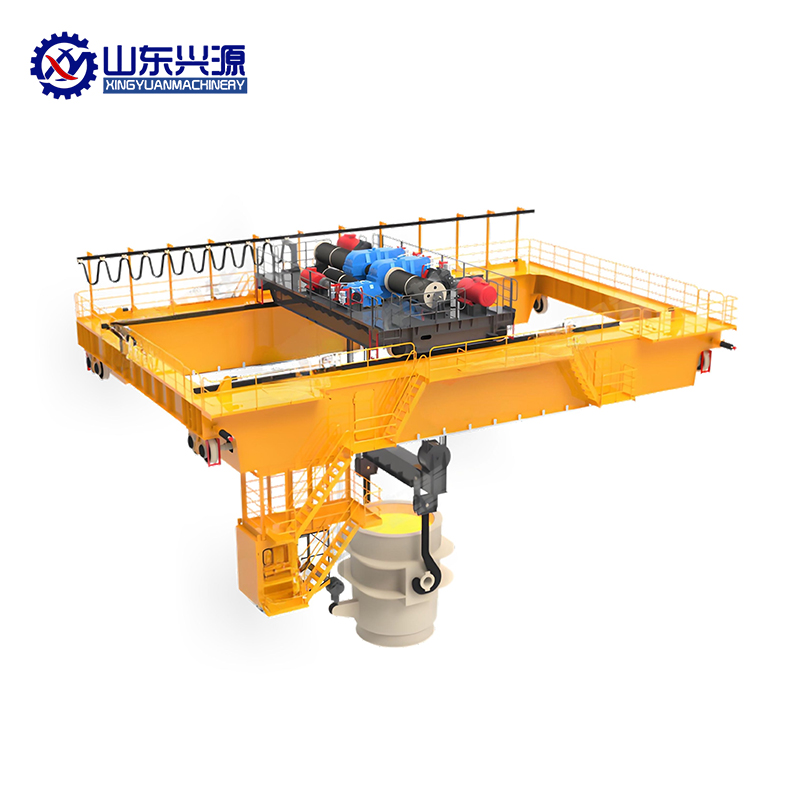

QDY 型冶金起重機是專為冶金行業設計的雙梁橋式起重機，全稱為 "通用電動吊鉤橋式起重機 (QDY 型，雙梁)"，是在 QD 型通用橋式起重機基礎上針對冶金高溫環境改進的專用設備，主要用于吊運熔融金屬，如鋼水包、鐵水包等，是冶金、鑄造車間的關鍵設備。
核心功能：
工作環境：高溫 (輻射溫度≤300℃)、高粉塵、含有害氣體的惡劣工業環境
安全設計：采用 "三重冗余" 保護 (雙電機、雙減速器、雙制動器)，任一部件故障時，其余部件可緊急制動，防止重物墜落，確保熔融金屬吊運安全
完整型號示例：QDY-50/10-22.5-A7
五大部分：主小車、副小車、橋架結構、大車運行機構、電氣控制系統
橋架：箱形梁結構，主梁底部加裝隔熱層，防止熔融金屬熱輻射損壞結構
小車：
雙制動系統(核心安全保障)：
熱防護體系：
電氣安全：

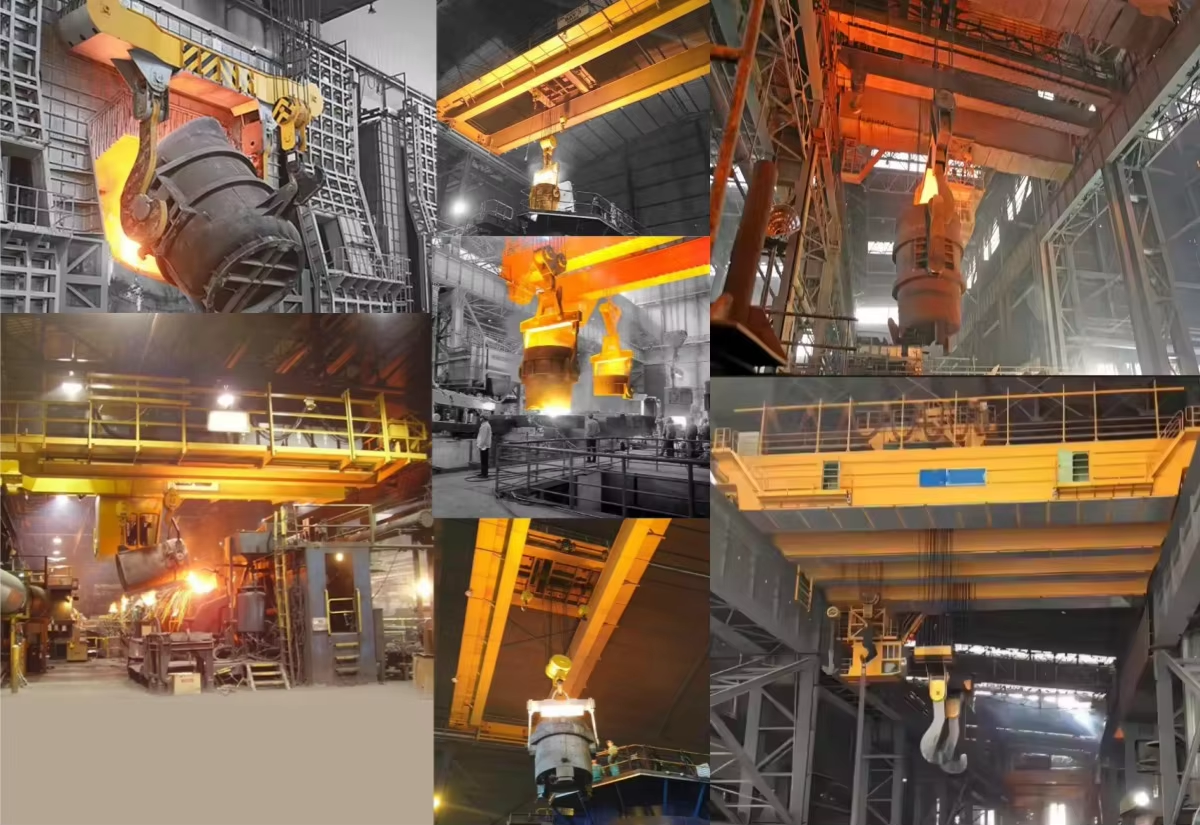

1. 鋼鐵冶金
2. 有色金屬冶煉
銅、鋁等金屬熔煉過程中的液態金屬吊運
高溫坩堝轉運
3. 鑄造行業
大型鑄件生產中的鋼水澆注
砂型鑄造的金屬液澆鑄
起重量：根據最大吊運物品重量 × 安全系數 (≥1.25) 選擇，冶金場合建議≥1.5
跨度：根據廠房柱距選擇，標準跨度優先，非標準跨度成本增加
起升高度：根據廠房高度和工藝要求，預留 2-3 米余量
工作級別：普通冶金場合 A7，連續重載選 A8
雙制動系統：冶金起重機強制標準，缺一不可
隔熱裝置：主梁底部隔熱層為標配，不可省略
超載保護：精度要求 ±3%，必須每年校準
| 容量 (t) | 240/75 | 280/75 |
| 工作職責 | A7 |
| 跨度 (米) | 24 | 21 |
| 提升高度 (米) | 主掛鉤 | 30 | 24 |
| 輔助鉤 | 30 | 26 |
| 速度 (米/分鐘) | 主掛鉤 | 10 | 10 |
| 輔助鉤 | 10.5 | 10.5 |
| 主手推車 | 38 | 36 |
| 輔助手推車 | 40 | 39 |
| 起重機 | 87 | 76 |

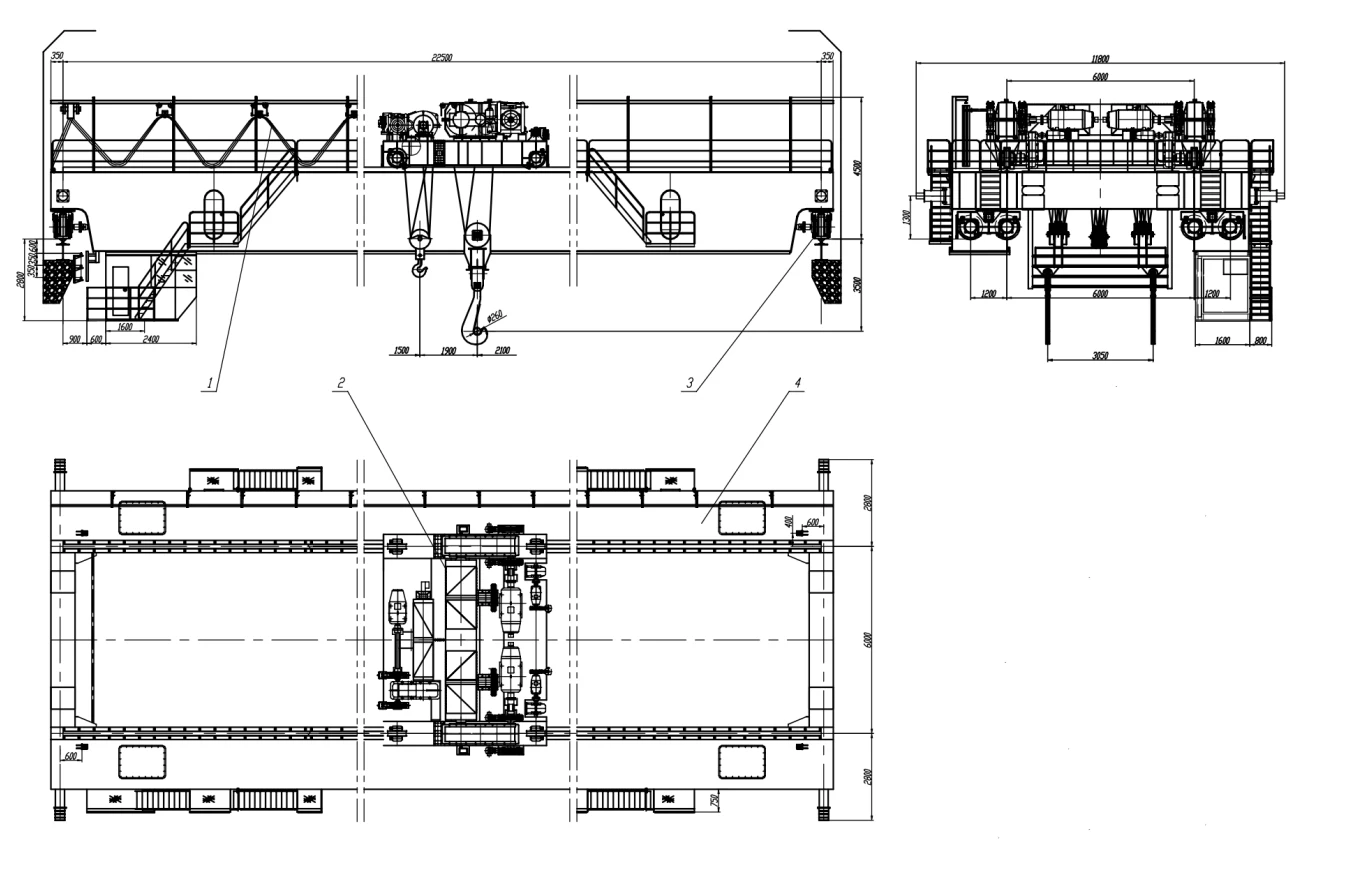

| 極限尺寸 | L1 | 3200 | 3200 |
| L2 | 3600 | 3600 |
| L3 | 2500 | 2500 |
| L4 | 2000 | 2000 |
| h | 6200 | 6200 |
| h1 | 1800 | 1800 |
| 最大車輪載荷 (KN) | 625 | 595 |
| 推薦起重機導軌 | QU120 |
| 電源 | 3PH交流380V 50hz |
