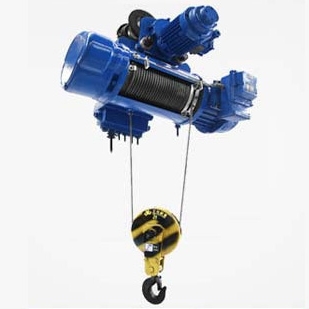

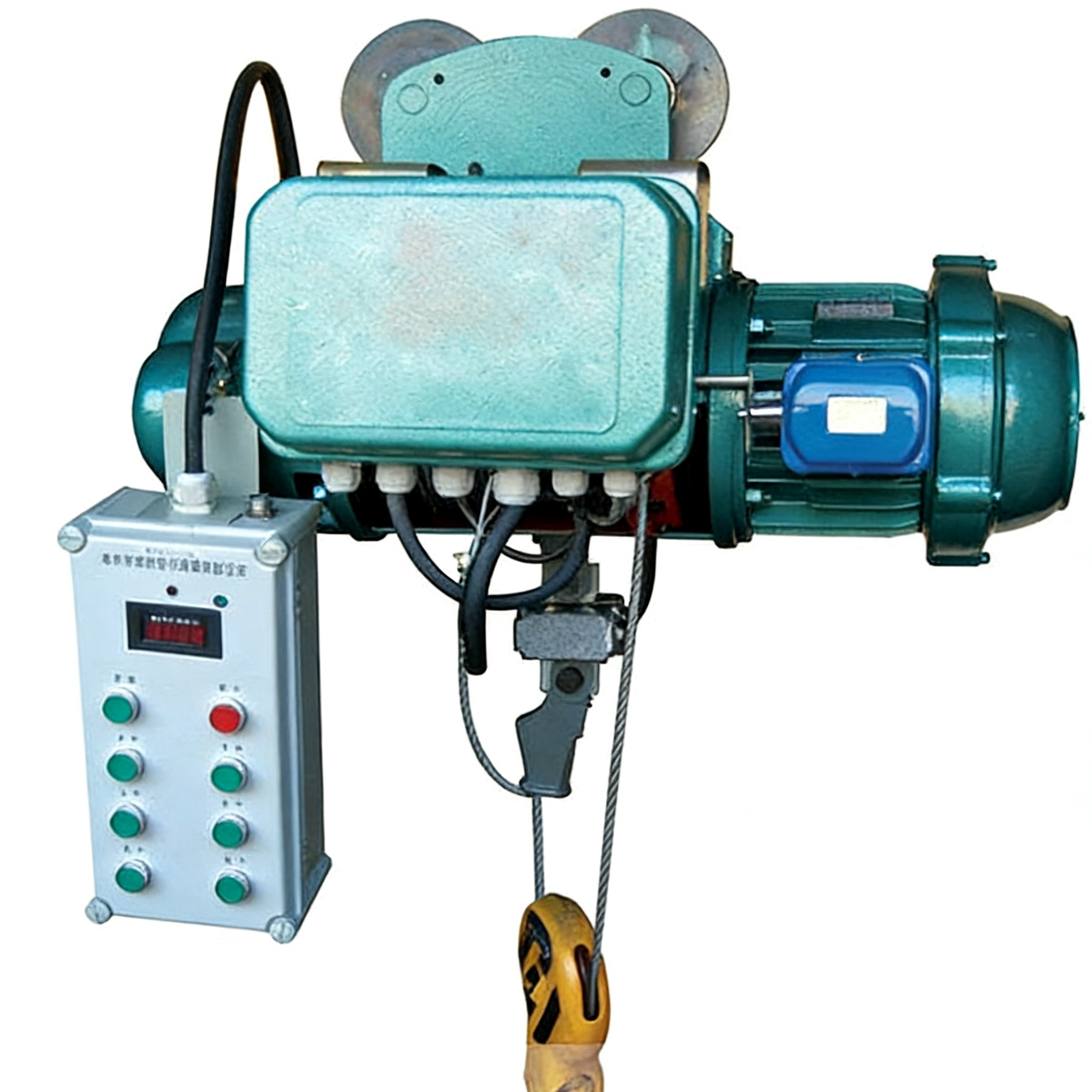

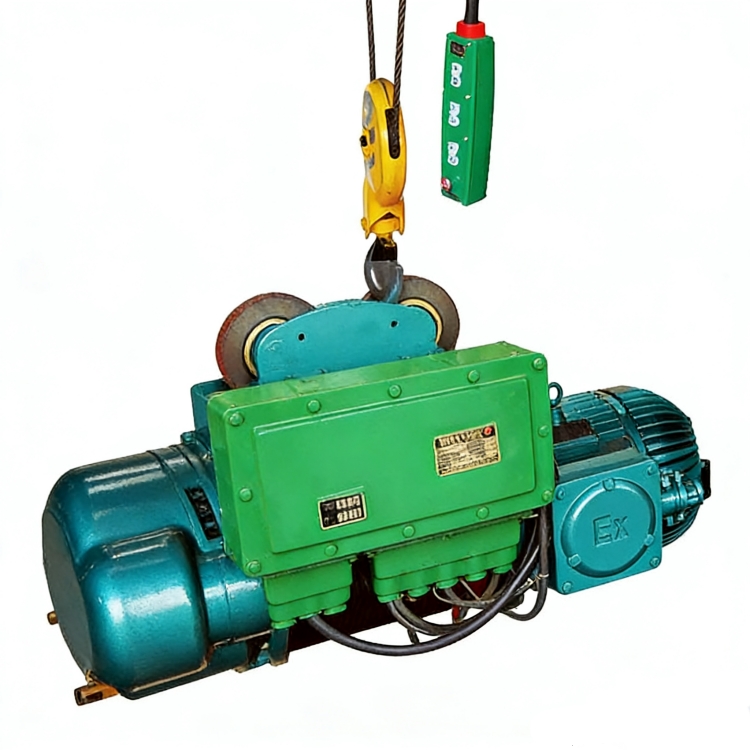

一、產品概述

核心結構與工作原理

• 隔爆型電機：采用特殊設計的防爆電機，防止內部火花外泄

• 防爆電控系統：封閉式防爆控制箱，所有電氣連接均采用防爆密封

• 特殊材質外殼：采用不易產生火花的鋁合金或銅合金材料

• 增強機械結構：關鍵部件 (齒輪、軸) 采用高強度材料，適應惡劣工況

• 溫度控制系統：限制設備表面溫度，防止達到危險介質燃點

• 電源驅動防爆電機，通過減速器降低轉速并增大扭矩

• 減速器輸出軸帶動卷筒，實現鋼絲繩或鏈條的卷繞 / 釋放，完成重物升降

• 所有電氣系統均封閉在隔爆外殼內，即使內部產生火花也不會外泄引發爆炸

  二、型號說明

• 常見型號示例：
• CD1 型防爆電動葫蘆：單速鋼絲繩式，起重量 0.5-10t，起升高度 6-30m，工作級別 M3
• BCD 型防爆電動葫蘆：雙速鋼絲繩式，起重量 1-32t，起升高度 6-50m，工作級別 M4
• HBJ 系列防爆電動葫蘆：

• HBJ2：1t，單 / 雙速可選

• HBJ4：2t，單 / 雙速可選

• HBJ5：5t，單 / 雙速可選

• HBJ6：10t/20t，單 / 雙速可選

• 防爆環鏈電動葫蘆：起重量 0.5-10t，起升高度 3-50m，適合空間受限場合
• 完整型號示例：BCD-5-12-ExdIIBT4

• BCD：雙速防爆鋼絲繩電動葫蘆

• 5：額定起重量 (5 噸)

• 12：起升高度 (12 米)

• ExdIIBT4：防爆等級 (隔爆型 IIB 級 T4 組)

• 三、產品特點與優勢

• 1. 防爆安全設計 (核心優勢)

• 隔爆型結構：所有電氣部件封閉在特制隔爆外殼內，即使內部爆炸也不會外泄

• 無火花材料：關鍵部件采用鋁青銅或鈹青銅合金，避免碰撞產生火花

• 溫度控制：嚴格限制設備表面溫度在危險介質燃點以下 (如 T4≤135℃)

• 2. 安全保護系統

• 多重限位：機械 + 電氣雙重限位，防止吊鉤沖頂或墜底

• 過載保護：超過額定載荷 1.25 倍時自動斷電，防止設備損壞

• 斷相 / 欠壓保護：電源異常時立即停止運行，避免設備故障

• 緊急停止：全方位緊急制動按鈕，危險情況一鍵停機

• 3. 環境適應能力

• 防護性能：IP65 防護等級，防塵防水，適應惡劣工業環境

• 材料選擇：采用防腐涂層，適應輕微腐蝕性氣體環境

• 寬溫工作：標準型 - 25℃~+40℃，特殊型可達 - 20℃~+80℃

• 4. 性能優勢

• 高效穩定：防爆電機功率密度高，運行平穩可靠，故障率低

• 維護簡便：模塊化設計，易損件更換便捷，減少停機時間

• 壽命延長：關鍵部件強化設計，使用壽命比普通葫蘆長 20-30%

• 四、應用場景

• 1. 石油化工行業

• 煉油廠設備檢修與安裝

• 化工廠反應釜吊裝與搬運

• 危險化學品倉庫物料轉運

• 液化氣儲罐維護 (需 IIC 級防爆)

• 2. 煤礦及礦業

• 井下巷道設備安裝 (適用 I 類防爆)

• 瓦斯泵房設備檢修

• 礦井提升系統 (需高可靠性防爆)

• 3. 制藥與食品加工

• 酒精生產車間設備搬運

• 香料 / 香精生產 (存在易燃易爆溶劑)

• 食品加工粉塵環境 (面粉、淀粉等)

• 4. 其他高危行業

• 油漆 / 涂料制造 (溶劑揮發區)

• 航空燃料庫設備維修

• 電廠氫氣冷卻系統維護

• 港口易燃液體裝卸 (如甲醇、苯類)

• 五、選型注意事項

• 1. 防爆等級選擇 (關鍵)

• 氣體環境：

• IIA 級：適用于丙烷、乙烷等一般爆炸性氣體

• IIB 級：適用于乙烯、丙烯等危險性較高氣體

• IIC 級：適用于氫氣、乙炔等高危氣體

• 溫度組別：根據環境中可能存在的爆炸性氣體自燃溫度選擇，如 T4 (≤135℃) 適用于多數常見氣體
• 區域分類：

• 1 區 / 21 區：選擇 Ex d ia 或 Ex d ib 等級

• 2 區 / 22 區：可選擇 Ex d IIB T4 等標準等級

• 2. 類型與規格選擇

• 按起重量：根據最大吊運物品重量 × 安全系數 (≥1.25) 選擇，避免超載
• 按使用頻率：

• 偶爾使用：選 M3 級別 (CD1 型)

• 頻繁使用：選 M4 級別 (BCD 型)

• 連續高強度：選 M6 級別專用防爆葫蘆

• 按工作環境：

• 粉塵環境：必須選擇粉塵防爆型 (Ex tDA21 等)

• 潮濕環境：選 IP65 防護等級

• 高溫環境：選 H 級絕緣和特殊散熱設計

• 3. 安裝與配套

• 軌道選擇：工字梁型號必須與起重量匹配，確保承載能力

• 操作方式：危險區域優先選無線遙控，減少人員暴露

• 供電系統：必須配套防爆電纜或滑觸線，確保整體防爆性能

•


•
