一、基本定義與定位

LX 型電動單梁懸掛起重機是按國家標準 JB/T2603-2008《電動單梁懸掛起重機》設計制造的輕小型起重設備，與 CD1/MD1 型電動葫蘆配套使用，形成有軌運行的起重系統。其核心特點是懸掛安裝在廠房頂部軌道上，完全不占用地面空間，特別適合空間受限的廠房和倉庫。工作級別 A3-A5 (輕 - 中級)，起重量 0.5-10 噸，跨度 3-16 米，是中小型車間理想的物料搬運設備。

二、核心結構特點

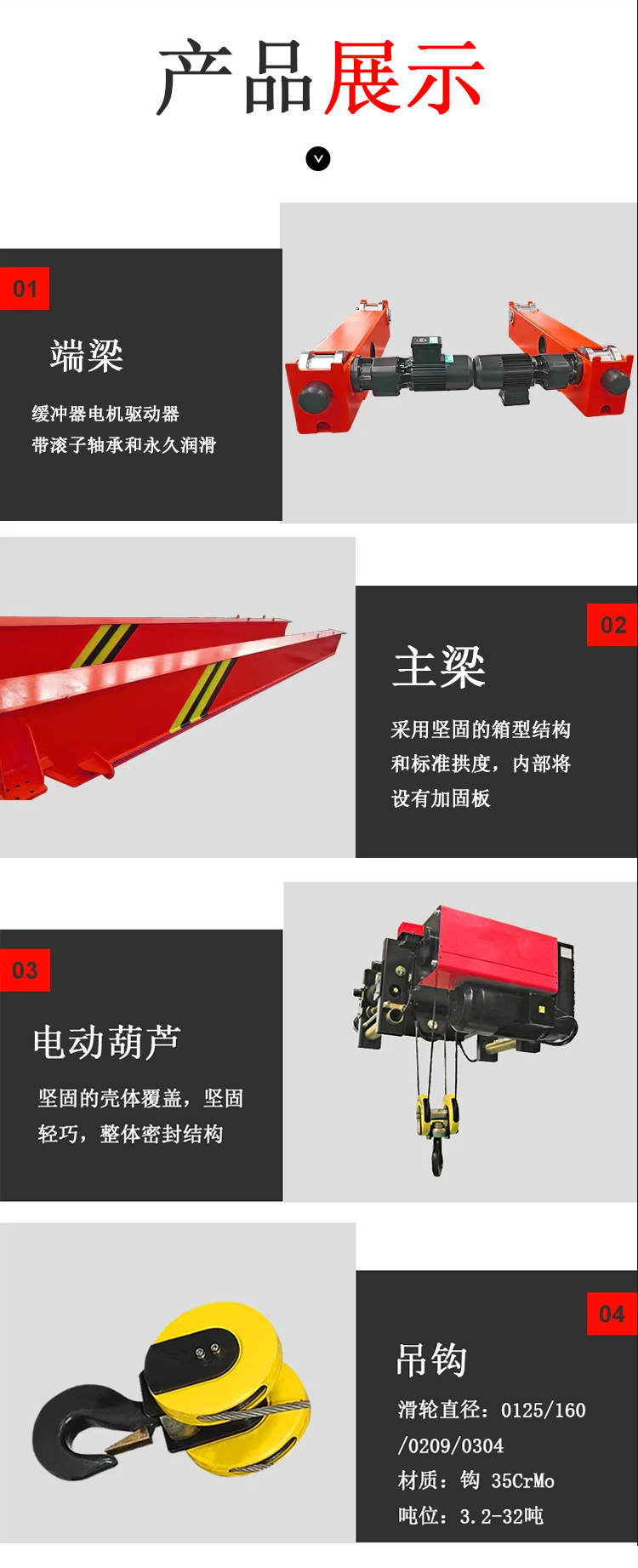

1. 懸掛式橋架系統

單主梁結構：小噸位 (≤2 噸) 采用工字鋼 + 槽鋼組合，大噸位 (≥3 噸) 采用鋼板壓制成型的箱型梁，兼具強度與輕量化
端梁組件：由槽鋼或鋼板焊接而成，與主梁采用銷軸連接 (小跨度) 或焊接固定 (大跨度)
懸掛裝置：通過車輪組直接懸掛在廠房頂部的工字鋼軌道上，車輪與軌道間隙 3-5mm，確保運行平穩

2. 電動葫蘆起升系統

標配 CD1 (單速) 或 MD1 (雙速) 鋼絲繩電動葫蘆，集成電機、減速器、卷筒和制動器
電動葫蘆沿主梁下翼緣軌道橫向移動，實現物料精準定位
雙速型：主速 8m/min，慢速 0.8m/min，滿足精密裝配需求

3. 運行機構

大車運行：端梁兩側車輪沿廠房軌道縱向移動 (20-30m/min)
小車運行：電動葫蘆在主梁下翼緣橫向移動 (20-30m/min)
驅動采用錐形轉子制動電機，斷電即停，安全可靠
采用 "三合一" 驅動系統 (電機 + 減速器 + 制動器)，結構緊湊，維護簡便

三、工作原理與操作方式

工作原理

大車移動：大車運行機構驅動端梁沿廠房軌道縱向移動 (X 軸)
小車移動：電動葫蘆沿主梁橫向移動 (Y 軸)
物料升降：電動葫蘆電機驅動卷筒收放鋼絲繩，實現吊鉤垂直起降 (Z 軸)
通過三向協同，實現物料在廠房內任意位置的精準吊運

操作方式

地面遙控：標配便攜式遙控器，操作半徑≥30 米，視野開闊，操作靈活
手柄控制：帶線手柄操作，適用于固定區域作業
三機構 (起升、大車、小車) 獨立控制，可單獨或聯動運行，操作簡單直觀
四、產品優勢與應用場景
產品優勢
空間利用率高

完全懸掛于廠房頂部，不占用地面空間，廠房面積可全部用于生產
凈空要求低，適合廠房高度受限場所

結構輕量，安裝簡便

自重比同噸位雙梁起重機輕 30-50%，對廠房承重要求低
無需特殊地基，直接安裝在屋頂工字鋼軌道上
模塊化設計，現場組裝快速，工期短

經濟高效

價格比雙梁起重機低 20-40%，性價比高
能耗低，維護簡單，運行成本低

安全可靠

電動葫蘆自帶多重保護：超載保護、限位保護、斷火限位
運行平穩，噪音低，操作舒適

典型應用場景
機械制造：零部件裝配、生產線內物料轉運、設備檢修
電子 / 輕工：精密儀器搬運、小件物料輸送、流水線作業
倉庫物流：貨物堆垛、分揀，尤其適合輕型貨物 (≤10 噸)
小型水電站 / 泵房：設備安裝與維護
汽車維修：中小型汽車零部件吊裝、發動機維修
食品 / 醫藥：生產線間物料轉移、倉儲物流 (潔凈環境可選)
五、選型與注意事項
選型要點
起重量選擇

0.5-2 噸：適用于電子、輕工等輕型物料
3-5 噸：適用于一般機械制造、裝配
10 噸：適用于重型零部件，但注意 LX 型不適合頻繁重載

跨度考量

跨度 > 12 米：建議采用箱型梁結構增強剛性
跨度 <7.5 米 (小噸位)：可考慮無橫梁設計，進一步降低成本

環境適配

高溫環境 (>40℃)：選擇高溫型電動葫蘆
粉塵環境：提高電氣防護等級至 IP54/IP55
防爆需求：選擇 LXB 型防爆單梁懸掛起重機

操作方式選擇

開闊場地：優先選遙控器操作，靈活便捷
固定區域：可選手柄控制，成本更低
精密作業：可選變頻控制，實現微速精準定位

圖片關鍵詞

參數類別	數值范圍	說明
額定起重量	0.5/1/2/3/5/10 噸	標準系列，特殊定制可達 20 噸
跨度	3-16 米	標準規格：3/4.5/6/7.5/9/10.5/13.5/16 米
起升高度	6-30 米	常用：6/9/12/18 米，根據廠房高度定制
工作級別	A3-A5	A3: 輕級 (≤10% JC);A4: 中級 (25% JC);A5: 中重級 (40% JC)
工作環境	-25℃~+40℃濕度≤85%	不適合易燃易爆、腐蝕性環境
電源	三相 AC 380V/50Hz	標準工業電源，可定制
運行速度	大車：20-30m/min小車：20-30m/min起升：8m/min (單速)0.8/8m/min (雙速)	變頻可選，實現平滑啟停和精準定位
