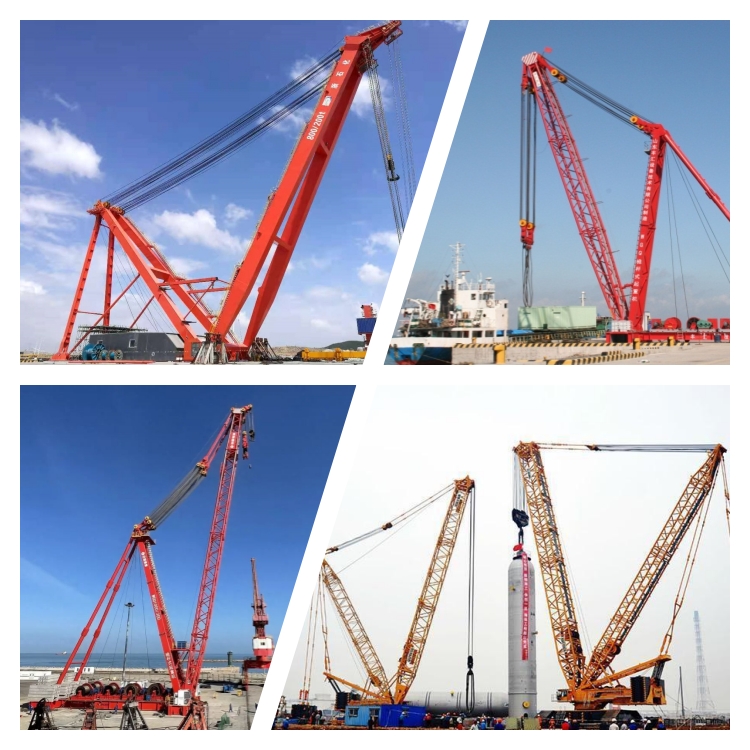

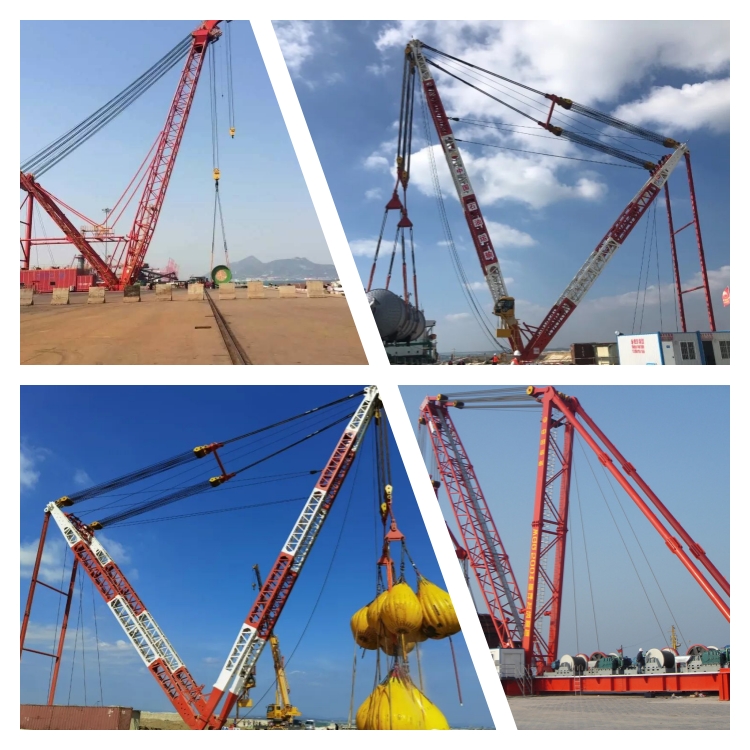

桅桿式起重機是一種以桅桿為核心受力構件、依靠纜風繩保持穩定性的簡易起重設備，主要通過變幅滑輪組、卷揚機配合實現重物的垂直起升與水平移動，具有結構簡單、造價低、起升高度大的特點，廣泛應用于建筑工地、橋梁工程、港口散貨裝卸及小型船廠等場景，尤其適合狹窄場地或臨時性起重作業。

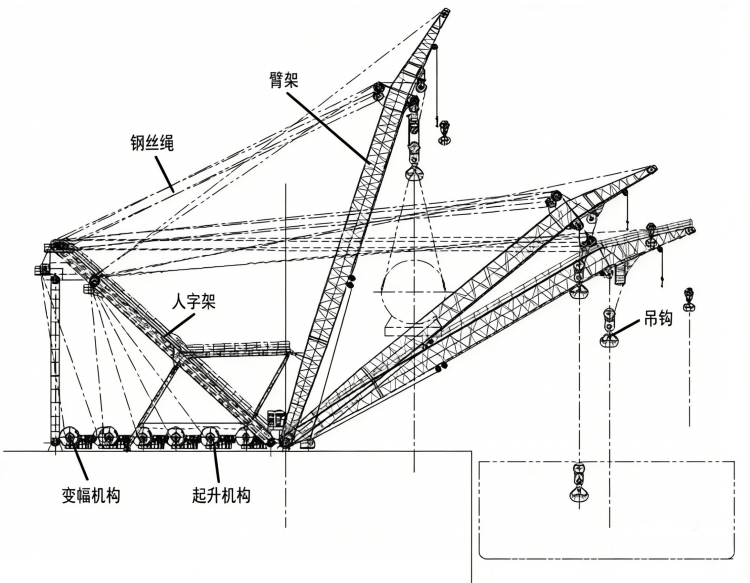

桅桿式起重機整體結構簡潔，主要由五大核心部件組成，各部件協同保障重載作業穩定性：
桅桿主體
核心受力構件，多采用無縫鋼管或格構式桁架結構，截面為圓形或方形，長度可根據需求拼接（常規長度 10~40m）。桅桿底部通過球鉸支座或鉸鏈支座與基座連接，允許一定角度的變幅擺動；頂部設有纜風繩固定點和起重滑輪組，承受起升、變幅及纜風繩的復合拉力。
纜風繩系統
維持整機穩定性的關鍵，通常配備 4~8 根高強度鋼絲繩纜風繩，一端固定在桅桿頂部，另一端通過地錨固定在地面，呈放射狀分布。纜風繩需根據作業半徑和起重量調整張緊度，部分機型配備液壓張緊裝置，可實時調節張力，防止桅桿傾斜失穩。
起升與變幅機構
回轉機構（部分機型配備）
簡易桅桿式起重機多為非回轉式，僅能在固定方向作業；帶回轉功能的機型配備回轉支承和回轉驅動裝置，可實現 360° 全回轉或 180° 半回轉，擴大作業覆蓋范圍。
基座與地錨
桅桿底部基座需澆筑混凝土基礎或放置在型鋼支架上，保證承載能力；纜風繩地錨采用混凝土錨碇或型鋼錨樁，需滿足抗拔、抗滑移要求，防止作業時發生位移。
根據結構形式和作業方式，桅桿式起重機可分為 4 類，適配不同工況需求：
獨腳桅桿起重機
最基礎的類型，僅有一根桅桿，依靠多根纜風繩固定，通過卷揚機和滑輪組實現垂直起升，變幅需人工調整纜風繩。適配場景：小型建筑構件吊裝、倉庫設備安裝，額定起重量 0.5~10t。
人字桅桿起重機
由兩根桅桿在頂部鉸接成 “人” 字形，底部分開固定，穩定性優于獨腳桅桿，無需額外纜風繩（或僅需少量輔助纜風繩）。適配場景：橋梁吊裝、重型設備進場，額定起重量 5~30t。
牽纜式桅桿起重機
配備回轉機構和牽纜系統，可 360° 回轉作業，通過調整牽纜繩長度改變作業半徑。適配場景：大型建筑工地、港口散貨裝卸，額定起重量 10~50t。
斜撐式桅桿起重機
在桅桿底部增設斜撐桿替代部分纜風繩，結構更緊湊，適合狹窄場地作業。適配場景：廠房內部設備吊裝、隧道工程材料轉運。
結構簡單，成本低廉
構件少、制造安裝方便，無需復雜電控系統，采購和維護成本僅為同噸位橋式起重機的 1/3~1/5，適合短期或臨時作業項目。
起升高度大，作業靈活
桅桿可拼接加長，最大起升高度可達 40m 以上，能滿足高層建筑、煙囪等高聳構筑物的吊裝需求；可在狹小場地搭設，適配傳統起重機無法進入的工況。
穩定性依賴?yán)|風繩，對場地要求高
作業前需嚴格校驗纜風繩張力和地錨強度，風力超過 6 級時需停止作業，防止桅桿傾覆；不適用于頻繁移動或大范圍轉場的作業場景。
操作簡易，安全性可控
采用手動或半自動控制，操作人員經簡單培訓即可上崗；配備起重量限制器、行程限位開關、風速儀等安全裝置，防止超載和超范圍作業。
安裝要求：桅桿拼接時需保證同軸度，焊縫需進行探傷檢測；纜風繩與地面夾角宜控制在 30°~45°，避免夾角過大導致張力激增。
使用規范：嚴禁超載作業，起吊重物時需平穩啟停，避免沖擊載荷；作業過程中需安排專人監測桅桿垂直度和纜風繩張力。
拆卸要點：拆卸時需先緩慢放松纜風繩，再分段拆除桅桿，嚴禁在未固定的情況下拆除構件。
五、 結構優點
(一)獨腳拔桿
獨腳拔桿分為：木獨腳拔桿、鋼管獨腳拔桿和格構式獨腳拔桿。
獨腳拔桿是由拔桿、起重滑輪組、卷揚機、纜風繩及錨碇等組成。其中纜風繩數量一般為6～12根，最少不得少于4根。起重時拔桿保持不大于10°的傾角。獨腳拔桿的移動靠其底部的拖撬進行。（獨腳拔桿的豎立）
木獨腳拔桿起重量在100kN以內，起重高度一般為8～15m；鋼管獨腳拔桿起重量可達300kN，起重高度在20m以內；格構式獨腳拔桿起重量可達1000kN，起重高度可達70m。
(二)人字拔桿
人字拔桿一般是由兩根圓木或兩根鋼管用鋼絲繩綁扎或鐵件鉸接而成。其優點是側向穩定性比獨腳拔桿好，所用纜風繩數量少，但構件起吊后活動范圍小。人字拔桿底部設有拉桿或拉繩以平衡水平推力，兩桿夾角一般為30°左右。人字拔桿起重時拔桿向前傾斜，在后面有兩根纜風繩。為保證起重時拔桿底部的穩固，在一根拔桿底部裝一導向滑輪，起重索通過它連到卷揚機上，再用另一根鋼絲繩連接到錨碇上。
圓木人字拔桿，起重量40～140kN，拔桿長6～13m，圓木小頭直徑200～340mm；鋼管人字拔桿，起重量100kN，拔桿長20m，鋼管外徑273mm，壁厚10mm；起重量200kN，拔桿長16.7m，鋼管外徑325mm，壁厚10mm。
(三)懸臂拔桿
懸臂拔桿是在獨腳拔桿中部或2/3高度處裝一根起重臂而成。它的特點是起重高度和起重半徑較大，起重臂擺動角度也大。但這種起重機的起重量較小，多用于輕型構件的吊裝。起重臂亦可裝在井架上，成為井架拔桿。
